Puntos técnicos clave para la instalación, el funcionamiento seguro y el mantenimiento de sistemas totalmente automáticos de fabricación de ladrillos.
Abstracto :Este artículo, basado en la práctica de instalación de ingeniería de máquinas automáticas para la formación de bloques (Máquinas de fabricación de ladrillos) describe sistemáticamente las especificaciones técnicas de todo el proceso, desde la recepción del transporte, la instalación del sistema de control eléctrico, la conexión del circuito principal y la línea de señal, hasta la inspección previa al encendido y el mantenimiento diario. El contenido se centra en la seguridad eléctrica, las medidas antiinterferencias y la prevención de vibraciones, con el objetivo de proporcionar una guía técnica práctica para los operadores y el personal de mantenimiento, garantizando así el funcionamiento estable a largo plazo del equipo.

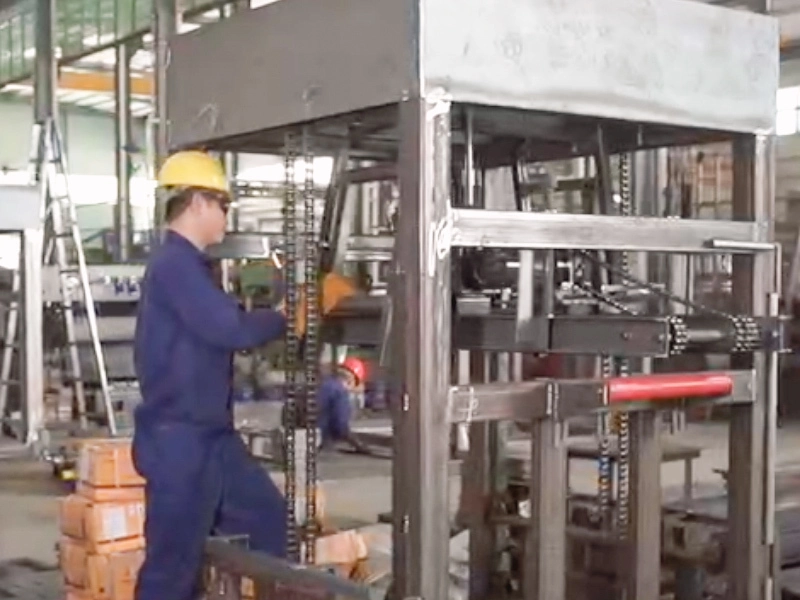

I. Aceptación del transporte y evaluación ambiental previa a la instalación
Una vez recibido el equipo, el primer paso es desembalarlo, inspeccionarlo y evaluar los daños causados durante el transporte. Se debe revisar cuidadosamente lo siguiente:
Integridad estructural mecánica: Inspeccione el bastidor principal, los cilindros hidráulicos, las columnas guía del molde y la mesa vibratoria en busca de golpes, deformaciones o grietas evidentes. Preste especial atención a si se han caído las tapas protectoras o si las superficies de sellado de las juntas de las tuberías hidráulicas están rayadas.
Estado del sistema de control eléctrico: Compruebe si la carcasa del armario de control eléctrico presenta abolladuras y si las juntas de la puerta están intactas. Tras abrir el armario, inspeccione los componentes internos (incluidos los módulos PLC, los relés intermedios, las fuentes de alimentación conmutadas, los convertidores de frecuencia y los bloques de terminales) para comprobar si hay pines sueltos, desplazados o doblados debido a golpes durante el transporte. En el caso de los componentes enchufables, presione cada uno para confirmar que sus pestillos estén en su sitio.
Requisitos del entorno de almacenamiento: Si el equipo necesita almacenarse temporalmente antes de su instalación, la caja de control debe ubicarse en un almacén seco y bien ventilado, libre de polvo conductor y gases corrosivos. La temperatura ambiente recomendada es de -5 °C a +40 °C, y la humedad relativa debe ser inferior al 85 % (sin condensación). Para el almacenamiento a largo plazo, el deshumidificador dentro del armario de control debe encenderse una vez al mes para evitar que las placas de circuito se humedezcan.
II. Instalación de la caja de control y medidas de aislamiento de vibraciones
Como elemento central del control de toda la máquina, la calidad de la instalación de la caja de control afecta directamente a la fiabilidad del sistema:
Postura de instalación y disipación de calor: La caja de control debe instalarse verticalmente, con un ángulo de inclinación que no supere los 5°. La distancia entre el panel posterior de la caja y la pared de montaje debe ser superior a 50 mm para garantizar la disipación de calor por convección natural. Las aberturas de ventilación en la parte superior y los laterales del armario no deben estar obstruidas, y debe mantenerse un espacio de trabajo mínimo de 800 mm frente a la superficie de mantenimiento (generalmente el lateral de la puerta del armario).
Protección contra vibraciones: Durante el proceso de fabricación de los ladrillos, el motor vibratorio y el bloque excéntrico generarán fuerzas de impacto periódicas. Para evitar que la vibración se transmita a los relés, contactores y terminales dentro de la caja de control eléctrico, se debe tomar una de las siguientes medidas:
Instale almohadillas amortiguadoras de vibraciones de goma (espesor ≥10 mm, dureza Shore 50-60) entre la base de la caja de control eléctrico y el suelo o soporte;
Como alternativa, instale de forma independiente la caja de control eléctrico sobre una columna de soporte rígida alejada de la fuente de vibración (a una distancia de al menos 2 m de la base principal de la máquina).
Al mismo tiempo, todos los tornillos de los terminales dentro de la caja deben reforzarse con arandelas antiaflojamiento o adhesivo fijador de roscas (de resistencia media) para evitar que se aflojen después de vibraciones prolongadas.
III. Selección de cables de alimentación y especificaciones de cableado del circuito principal
El cableado de la fuente de alimentación principal es crucial para la seguridad del funcionamiento del equipo y su capacidad de conducción de corriente, y debe cumplir estrictamente con los siguientes pasos:
1. Selección del interruptor automático: Se debe instalar un interruptor automático trifásico independiente de caja moldeada (ICB) antes de la línea de entrada al cuadro de control. Su corriente nominal debe seleccionarse en función de la potencia total real del equipo. Por ejemplo, se debe seleccionar un interruptor de 63 A para una potencia total ≤ 30 kW, y uno de 100 A para potencias entre 30 y 55 kW. El interruptor automático debe contar con función de disparo termomagnético, que proporciona protección tanto contra sobrecargas como contra cortocircuitos.
2. Determinación de la sección transversal del cable entrante: Se deben utilizar cables de alimentación de cobre de tres conductores (L1, L2, L3, sin incluir el neutro). La sección transversal debe seleccionarse en función de la corriente de carga real y el método de instalación. Valores de referencia generales: conductor de cobre de 16 mm² para potencias inferiores a 30 kW y de 25 mm² para potencias entre 30 y 45 kW. Si se instalan varios cables en paralelo en conductos o zanjas subterráneas, la sección transversal debe incrementarse en un tamaño. La cubierta del cable debe ser resistente al aceite y a la abrasión.
3. Secuencia de cableado: La alimentación externa trifásica de CA de 380 V debe pasar primero por el disyuntor mencionado anteriormente y luego conectarse al terminal superior del disyuntor principal (aislador) dentro de la caja de control. Todos los cables de alimentación de los motores (como los de las bombas de aceite, los motores vibratorios y los motores de las cintas transportadoras) tienen números de cable marcados y deben conectarse a los terminales numerados correspondientes en el bloque de terminales inferior de la caja de control. No se debe intercambiar la secuencia de fases. Una secuencia de fases incorrecta provocará que el motor gire en sentido inverso; en este caso, se deben intercambiar dos fases cualesquiera con la alimentación desconectada.
4. Distinción entre cables de tierra y neutros:La carcasa de la caja de control debe conectarse a un electrodo de puesta a tierra independiente (resistencia de puesta a tierra ≤ 4 Ω). El cable de puesta a tierra debe ser bicolor amarillo-verde con una sección transversal no inferior a la mitad de la del cable de fase principal. Está estrictamente prohibido mezclar el cable de puesta a tierra de protección con el cable neutro (N) de la alimentación; de lo contrario, si las tres fases están desequilibradas, el armario podría energizarse, lo que supondría un grave riesgo para la seguridad.
IV. Conexión de la línea de señal de control y del conector de aviación
Además de las líneas de alimentación, la caja de control eléctrico también necesita establecer conexiones de señal con los actuadores y sensores distribuidos por toda la maquinaria:
Emparejamiento de conectores de aviación: En el lateral de la bandeja de cables, en la parte inferior de la caja de control eléctrico, se encuentran varios conectores de aviación (la cantidad de pines varía según el modelo de la máquina; generalmente son 7, 12 o 19). Cada conector tiene un identificador único (por ejemplo, "YV1 - Válvula solenoide del depósito de aceite", "SX1 - Límite superior de la presión", "SX2 - Detección de moho", etc.). Los operarios deben utilizar los conectores de aviación específicos suministrados con el equipo para insertarlos uno a uno y apretar las contratuercas, garantizando así la protección IP65.
Dos objetivos de conexión clave:
Pequeña caja de control en el tanque de aceite: Este dispositivo integra una electroválvula inversora, una válvula de alivio proporcional y un sensor de presión para el control del funcionamiento del sistema hidráulico.
Caja de sensores en la maquinaria: Aquí se encuentran los interruptores de proximidad (para la detección de posición), los interruptores fotoeléctricos (para la detección del nivel de material) y las líneas de señal del codificador.
Tras la conexión, tire suavemente de cada cable para asegurarse de que esté bien sujeto. Los cables sobrantes deben agruparse y fijarse dentro de la bandeja portacables para evitar que cuelguen sobre las piezas mecánicas móviles.
V. Inspección exhaustiva y prueba de aislamiento antes de encender el equipo.
Antes de encender el equipo, se deben realizar las siguientes verificaciones elemento por elemento para evitar accidentes de cableado:
a. Comprobación de firmeza y corrección: Apriete todos los tornillos del bloque de terminales al par de apriete especificado con un destornillador dinamométrico (aproximadamente 1,2 N·m para terminales M4 y aproximadamente 2,5 N·m para terminales M6). Compruebe la numeración de los cables con el diagrama esquemático eléctrico para asegurarse de que coinciden con el dibujo.
b. Comprobación de conexión faltante: Compruebe si hay guías de cables sin usar en las bandejas de cables inferiores, asegurándose de que todos los cables del motor y de control estén conectados y de que no haya extremos de cables sueltos.
c. Prueba de cortocircuito y puesta a tierra:Utilizando un multímetro digital (modo de resistencia) o un megóhmetro de 500 V, mida la resistencia de aislamiento entre cada fase (L1-L2, L2-L3, L1-L3) y entre cada fase y tierra (L1-PE, L2-PE, L3-PE) de forma secuencial. La resistencia de aislamiento no debe ser inferior a 2 MΩ (los equipos nuevos suelen tener >50 MΩ). Si se detecta un cortocircuito o una resistencia excesivamente baja, se debe realizar la resolución de problemas segmento por segmento hasta eliminar la falla.
d. Procedimiento de seguridad para la inversión de fase del motor: Si, tras el encendido inicial, la bomba de aceite o el motor vibratorio giran en sentido contrario a la flecha indicadora y se requiere invertir la fase, primero debe desconectarse la alimentación principal. Espere a que el condensador del bus de CC del inversor se descargue por completo (al menos 3 minutos) antes de intercambiar dos fases cualesquiera en los terminales de salida del disyuntor. Está estrictamente prohibido operar con la tensión activa.
VI. Prohibiciones operativas y puntos de mantenimiento diario
(I) Protección de la interfaz hombre-máquina La pantalla táctil utiliza una capa de detección resistiva o capacitiva. Para usarla, utilice siempre el dedo o el lápiz óptico de plástico incluido. No utilice destornilladores, cuchillas, llaves ni otros objetos afilados o duros para pulsar o rayar, ya que esto podría dañar la capa conductora y provocar un mal funcionamiento de la pantalla táctil.
(II) Adaptabilidad del voltaje de la fuente de alimentación El rango de voltaje de funcionamiento admisible del equipo es de 380 V CA ± 10 % (es decir, de 342 V a 418 V). Si el voltaje medido supera este rango, está estrictamente prohibido arrancar la máquina. Un voltaje bajo provocará un par motor insuficiente y un pico de corriente, quemando la bobina; un voltaje alto dañará la fuente de alimentación conmutada y el módulo de entrada del PLC. Se recomienda instalar un relé de monitoreo de voltaje en la caja de control para lograr una protección automática contra sobretensiones y subtensiones.
(III) Ciclo de eliminación de polvo para el armario de control eléctrico La planta de fabricación de ladrillos genera una cantidad considerable de polvo (cemento, cenizas volantes y partículas finas de arena). La placa inferior y el radiador dentro del gabinete deben limpiarse con una aspiradora o un cepillo seco en cada turno (8 horas). Al menos una vez al mes, los conductos de refrigeración del inversor y la superficie del módulo PLC deben limpiarse con aire comprimido (presión ≤0,3 MPa, seco y sin aceite). La acumulación de polvo reduce significativamente la eficiencia de disipación de calor y acelera el envejecimiento de los condensadores electrolíticos.
(IV) Calibración de la distancia de detección del sensor La distancia de detección nominal de los interruptores de proximidad utilizados en la máquina (como los que detectan la posición del molde o la llegada del carro de material) es de 5 mm (normalmente de 4 a 6 mm). Durante la instalación, se debe utilizar un calibrador de espesores para ajustar la separación entre la superficie de detección y el tope metálico, asegurándose de que esté dentro del rango de 4,5 a 5,5 mm. Una separación demasiado pequeña puede dañar fácilmente el cabezal del sensor; una separación demasiado grande provocará una señal de detección inestable, causando fallos de funcionamiento o paradas de la máquina.
(V) Apriete regular de los bloques de terminales Durante las primeras 100 horas de funcionamiento del equipo y mensualmente a partir de entonces, se debe comprobar el apriete de todos los terminales de alimentación y puesta a tierra con una llave dinamométrica mientras la alimentación esté desconectada. Debido a la dilatación y contracción térmica y a las vibraciones, puede producirse una deformación en los puntos de engaste de los terminales, lo que provoca un aumento de la resistencia de contacto, sobrecalentamiento y, en última instancia, quemaduras.
(VI) Procedimientos de seguridad rigurosos para las operaciones de mantenimiento Cualquier trabajo de mantenimiento que involucre sistemas mecánicos o hidráulicos debe cumplir estrictamente con la triple confirmación de seguridad:
- Apague el motor de la bomba de aceite (pulse el botón "Parada de la bomba de aceite" en el panel de control);
- Pulse el botón de parada de emergencia (para desconectar todas las salidas del relé de seguridad);
- Desconecte el interruptor principal de aislamiento de la alimentación en la caja de control eléctrico y cuelgue un letrero de advertencia que diga "No cerrar".
Durante el mantenimiento, está estrictamente prohibido modificar sin autorización el programa del PLC o omitir los circuitos de seguridad. El diagnóstico de fallas eléctricas debe ser realizado por personal cualificado con certificado de electricista; el personal no autorizado tiene prohibido abrir la puerta del armario para su funcionamiento.
Conclusión
El funcionamiento estable de un Máquina de ladrillos totalmente automática Se basa en una instalación estandarizada, un cableado preciso y un mantenimiento científico. El transporte y la aceptación minuciosos eliminan los defectos inherentes; la reducción de vibraciones y la conexión a tierra eliminan las interferencias externas; la coincidencia de números de cable y las pruebas de aislamiento garantizan la integridad del circuito; y la eliminación diaria de polvo, el ajuste y la calibración de la distancia del sensor son garantías sólidas para un funcionamiento a largo plazo. El estricto cumplimiento de los procedimientos técnicos anteriores no solo puede reducir significativamente la frecuencia de tiempos de inactividad no planificados, sino que también puede extender eficazmente la vida útil del sistema de control eléctrico y los componentes hidráulicos, lo que garantiza la seguridad de la producción y una calidad constante del ladrillo. Todos los operadores deben interiorizar el "funcionamiento sin energía y las múltiples confirmaciones" como habilidades operativas básicas para maximizar eficiencia del equipo.
